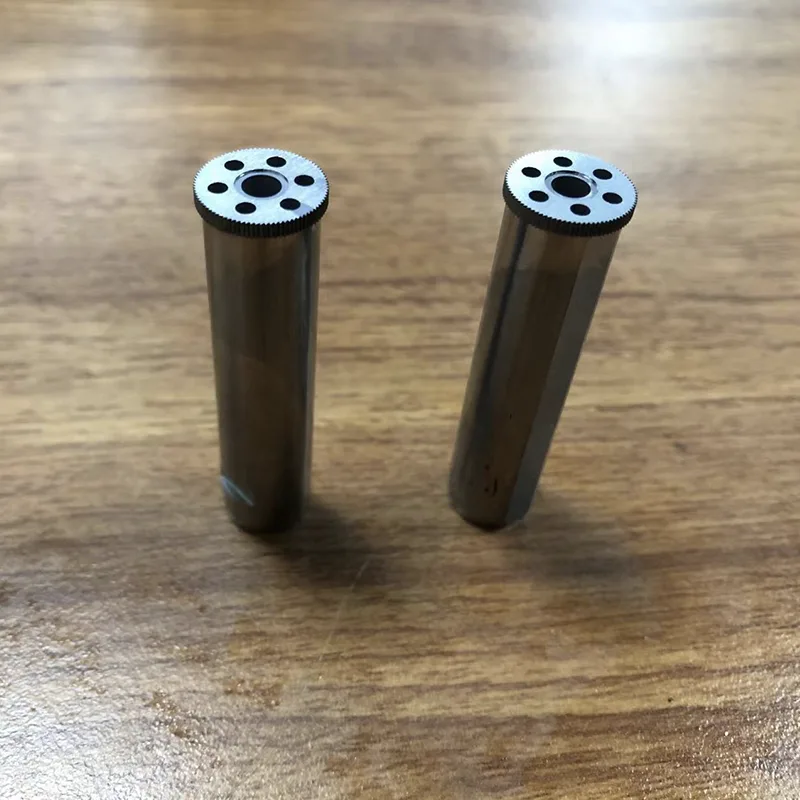

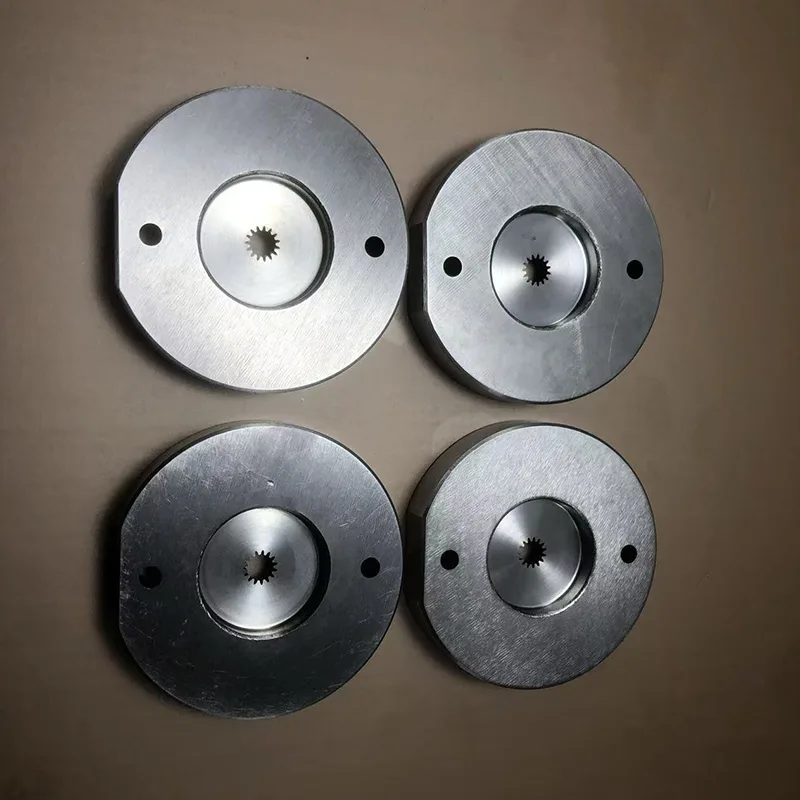

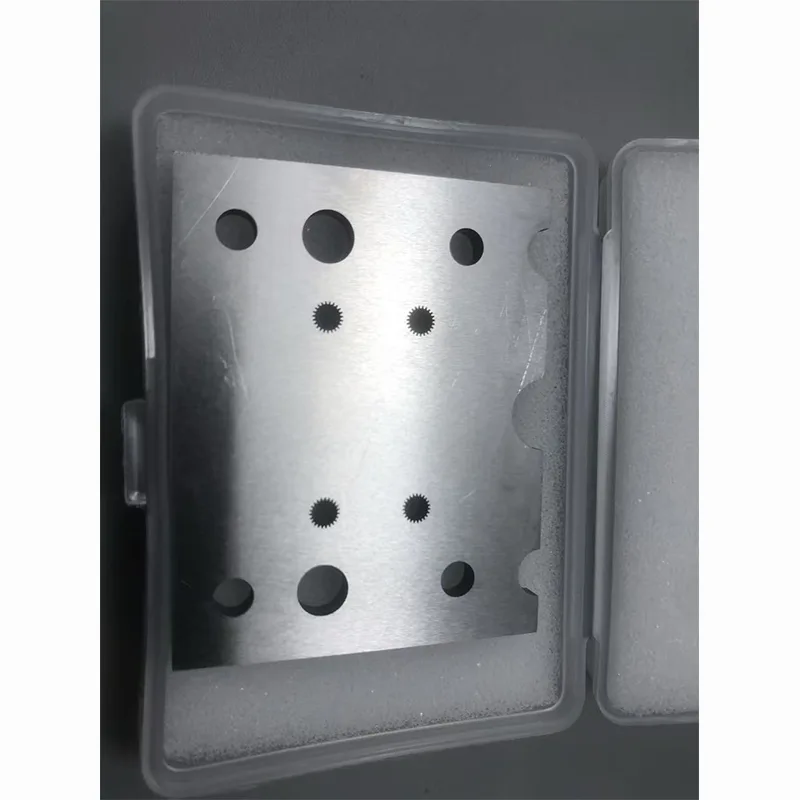

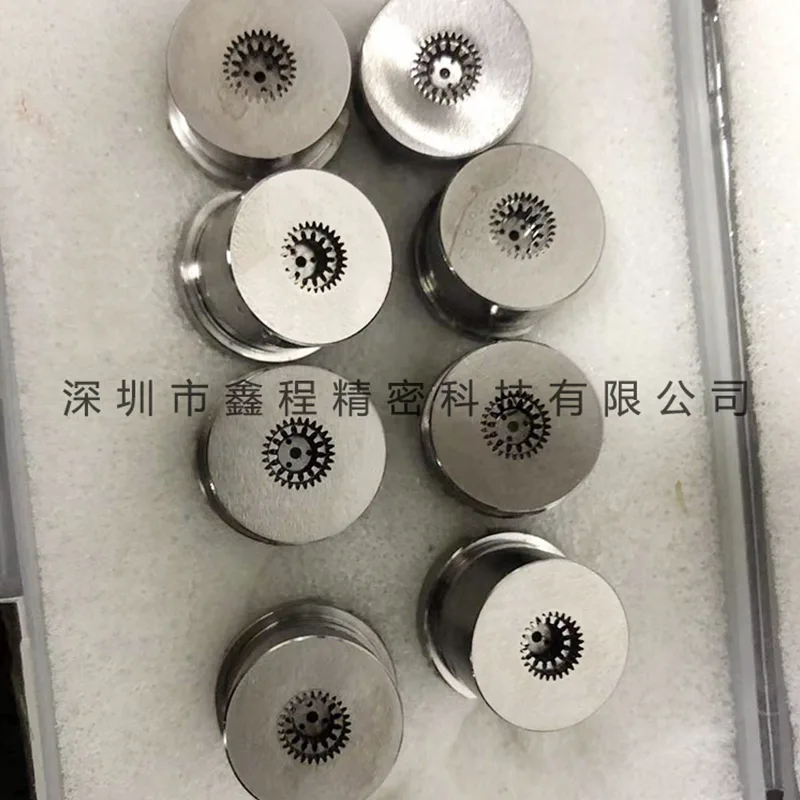

Engrenagens de processamento de fio lento de fio fino de 0,07 mm

Vantagem do processo

Adotamos tecnologia de processamento de corte lento de fio fino de 0,07 mm para equilibrar os requisitos de precisão e eficiência de produção de engrenagens de módulo médio, fornecendo produtos de engrenagens personalizados com perfis de dentes precisos e desempenho confiável para cenários de fabricação em lote, atendendo a diversas demandas que vão desde pequenas quantidades de lote único até produção em massa em grande escala. qualidade:

1. Análise de desenho e otimização de processos: Os engenheiros analisam profundamente os desenhos 2D/3D das engrenagens, otimizam o caminho de alimentação do fio em combinação com as características das linhas finas de 0,07 MM, projetam parâmetros de descarga exclusivos para perfis de dentes de módulo médio e geram um pacote de tecnologia de processamento eficiente.

2. Fixação em lote e configuração inteligente de ferramenta: Um acessório de matriz multi-estação é adotado para obter fixação em lote de 30 peças por vez, e um sistema de configuração de ferramenta visual AI é usado para atingir precisão de configuração de ferramenta de nível de ± 0,003 MM, aumentando significativamente a eficiência de fixação.

3. Processamento eficiente e inspeção de lote: É adotado um método de processamento em dois estágios de "corte bruto - corte fino". Cada 50 peças são amostradas e inspecionadas por um instrumento de medição de imagem bidimensional totalmente automático. O sistema retroalimenta automaticamente os desvios e calibra os parâmetros para garantir uma precisão estável do lote.

4. Inspeção aleatória de produtos acabados e rastreabilidade total: Cada lote passa por uma inspeção de três coordenadas em tamanho real na proporção de 3%, e é emitido um relatório de inspeção com certificação CNAS. Uma etiqueta dupla de "lote - número de série" é gravada a laser para garantir total rastreabilidade da qualidade.

Indicadores de desempenho

Campos de aplicação diversificados

Na área de dispositivos médicos: Personalizamos engrenagens de aço inoxidável 316 de 0,5 módulos para o sistema de transmissão de detectores de glicose no sangue, com erro de passo não superior a 0,006 MM, atendendo aos padrões de higiene de nível médico. O volume de fornecimento mensal é de 5.000 conjuntos.

Na área de equipamentos inteligentes: Engrenagens 40Cr customizadas com módulo de 1,5 para juntas robóticas colaborativas, com rugosidade superficial de Ra0,3μm, aumentam a capacidade de carga de torque em 15% e atendem aos requisitos precisos de movimento dos robôs.

Campo de hardware de precisão: As engrenagens de processamento de fio lento de fio fino de 0,07 mm podem personalizar engrenagens Cr12 com um módulo de 0,8 para mecanismos de transmissão de fechadura de porta de alta qualidade. Ele adota uma estrutura de processamento de peça única de fio fino de 0,07 mm com ranhuras de travamento e tem uma vida útil de mais de 100.000 vezes.

Vantagem de desempenho

A tecnologia de corte lento com fio fino de 0,07 MM é otimizada para engrenagens com módulo de 0,3 a 2,0. A vantagem do diâmetro do fio permite aumentar a eficiência do processamento em 35% em comparação com o fio fino de 0,05 MM, garantindo a precisão e reduzindo os custos em 20% em comparação com o fio fino de 0,03 MM. As principais vantagens estão focadas em três dimensões:

O perfil do dente de módulo médio é controlável com precisão: um fio fino de 0,07 MM pode processar engrenagens de forma estável com módulos que variam de 0,3 a 2,0, com a espessura mínima do dente processado atingindo 0,12 MM. O erro do perfil do dente é controlado dentro de ± 0,004 MM, reproduzindo com precisão a envolvente e corrigindo o perfil do dente e outras estruturas, resolvendo o problema de "flutuação da precisão do processamento em lote" para engrenagens de módulo médio.

- Processamento eficiente e garantia de superfície: A rugosidade superficial das engrenagens após o processamento atinge Ra0,3μm, atendendo aos requisitos de baixo desgaste de transmissões de médio e alto padrão. A compatibilidade do diâmetro do fio reduz o tempo de processamento de peça única em 25% em comparação com fios finos de 0,05 mm, tornando-o adequado para pedidos de produção em massa com uma produção mensal de mais de 3.000 conjuntos.

- Processamento de adaptação multimaterial: Suporta processamento de vários materiais, como aço carbono, liga de aço, aço inoxidável, liga de titânio, etc. Especialmente adequado para moldagem de uma peça de estrutura composta Engrenagens com nervuras de reforço e furos de pino de localização. O erro de consistência de processamento das engrenagens de processamento de fio lento de fio fino de 0,07 mm é ≤0,005 mm, reduzindo os custos subsequentes de montagem e depuração.
