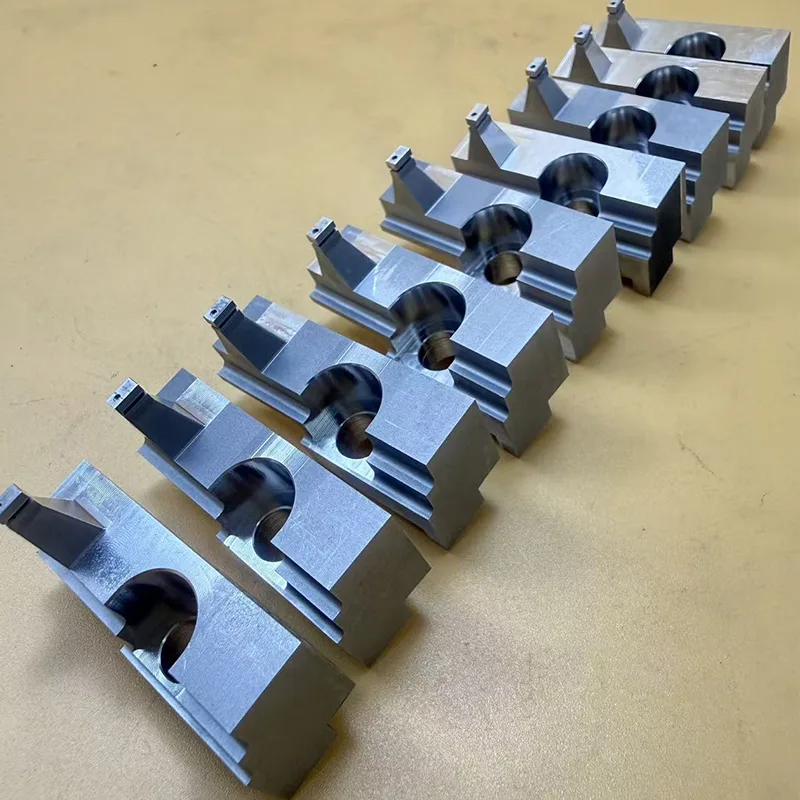

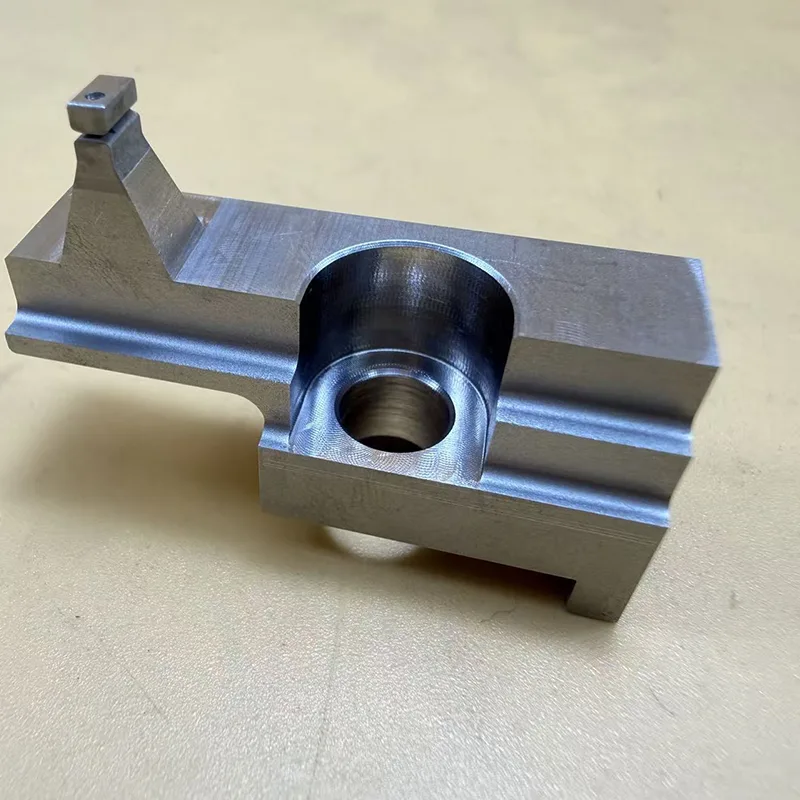

Bocal de fluxo de distribuição de cola de alta precisão

O bocal de fluxo de distribuição de cola de alta precisão é um bocal de fluxo de precisão especializado projetado exclusivamente para equipamentos de distribuição de cola automatizados. Toda a unidade é usinada integralmente a partir de um único bloco de aço inoxidável SUS304. Seus canais de fluxo interno críticos e estruturas de microranhuras são processados ​​usando a máquina EDM de fio lento de precisão MM35HP da Seibu, utilizando um diâmetro de fio ultrafino de 0,07 mm e técnicas de corte por descarga elétrica para formar as micro-ranhuras intrincadas.

Os principais desafios de fabricação deste produto estão em suas microranhuras ultraestreitas, seções de paredes finas e estruturas de microcanais. Durante o processo de usinagem, é essencial não apenas garantir a precisão dimensional, mas também manter a suavidade das paredes internas, a consistência das microranhuras, a estabilidade da montagem e, de forma crítica, a estabilidade do fluxo sob condições operacionais prolongadas.

Para lidar com essas complexas estruturas de distribuição, a Xincheng emprega um processo rigoroso que envolve múltiplas passagens de corte, controles de compensação precisos e parâmetros de usinagem otimizados. Esse controle rigoroso sobre tolerâncias dimensionais críticas garante que o produto mantenha um desempenho de montagem estável e consistente e recursos precisos de controle de fluxo, mesmo durante a produção em massa.

Informações básicas do produto

• Nome do produto: Bocal de fluxo de distribuição de cola de alta precisão

• Material: Aço Inoxidável SUS304

• Processos de usinagem: EDM de fio lento, EDM de precisão à base de óleo, Micro-EDM, Fresamento de precisão

• Equipamentos de usinagem: Seibu MM35HP (EDM de fio lento), Sodick AP250L

• Capacidades de usinagem: Microranhuras, Microfuros, Fendas ultraestreitas, Estruturas de paredes finas, Canais de fluxo de formato irregular

Características estruturais do produto

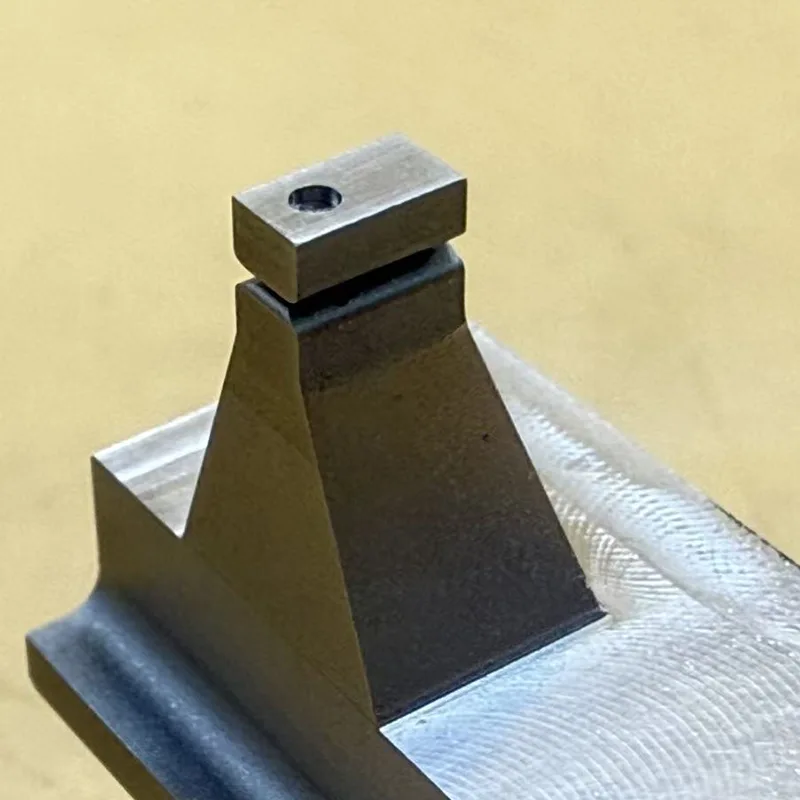

Estrutura de micro-slot

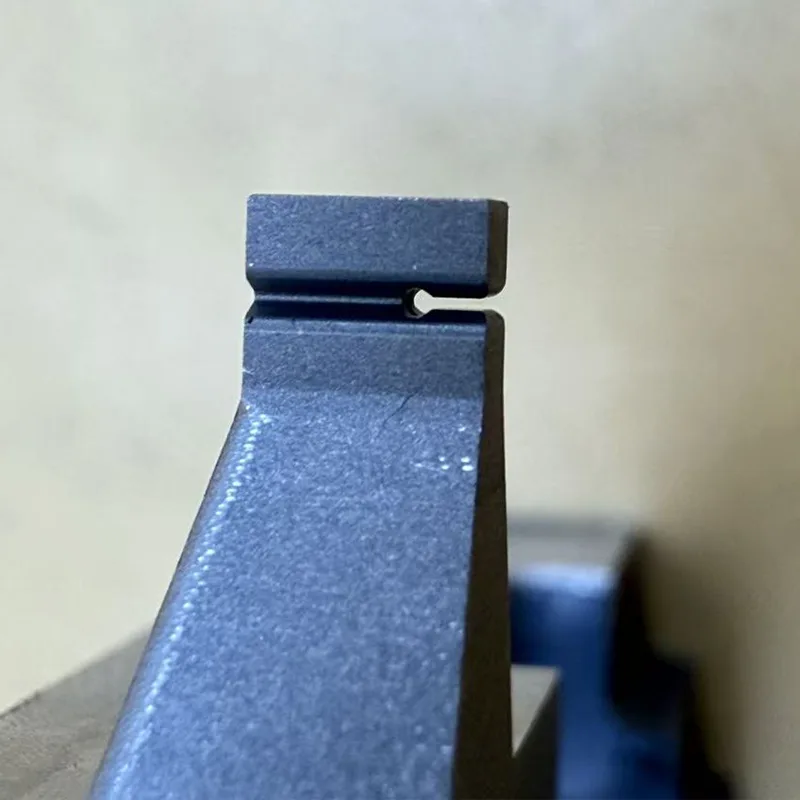

A seção superior do produto apresenta uma estrutura de microranhuras ultrafina. Os requisitos para a largura da ranhura são extremamente rigorosos, tornando-o um exemplo por excelência de um componente que requer usinagem precisa de EDM com fio lento.

Os equipamentos convencionais de corte de fio frequentemente encontram problemas ao processar tais estruturas, incluindo quebra de fio, colapso de cantos, dimensões instáveis ​​de ranhuras, superfícies internas ásperas, micro-rebarbas residuais e deformação térmica.

Consequentemente, o bocal de fluxo dispensador de cola de alta precisão é processado exclusivamente usando equipamento EDM de fio lento de alta precisão durante todo o ciclo de fabricação, garantindo assim larguras consistentes de microranhuras, bordas intactas e transições uniformes de canal de fluxo.

Requisito de alta concentricidade para microcanais

Um alto grau de concentricidade e precisão posicional deve ser mantido entre o canal de fluxo interno e a estrutura externa de microranhura. Se o desvio de concentricidade for significativo, o processo de distribuição real está sujeito aos seguintes problemas:

• Deslocamento de distribuição

• Distribuição irregular

• Flutuação da taxa de fluxo

• Entupimento

• Vazamento

Portanto, durante o processo de fabricação, é essencial controlar simultaneamente a precisão posicional das microranhuras, a centralização dos canais de fluxo, o paralelismo e a consistência dos pontos de referência de montagem.

Controle do acabamento da superfície da parede interna

Embora muitos produtos possam atender às especificações dimensionais, se os canais de fluxo internos exibirem texturas EDM excessivamente profundas, rebarbas residuais ou micropartículas aderidas, o fluido dispensado estará sujeito a adesão à parede, sedimentação ou até mesmo entupimento durante o uso subsequente.

Consequentemente, o processo de fabricação coloca o foco principal no controle de:

• Energia EDM

• Número de passagens de corte

• Rugosidade superficial

• Zonas afetadas pelo calor

• Formação de micro-rebarbas

Desafios de usinagem para material SUS304

SUS304 é um aço inoxidável austenítico típico; embora possua excelente resistência à corrosão, apresenta desafios significativos no campo da microusinagem.

Isso é particularmente verdadeiro na usinagem de fendas ultrafinas, onde problemas como aderência do material, descarga elétrica instável, geração de calor durante a usinagem, microdeformação e desvio dimensional são propensos a ocorrer.

Portanto, para produtos desta natureza, a estabilidade dos equipamentos de usinagem e o amplo conhecimento do processo são de suma importância.

Capacidade de usinagem para diâmetros de fio ultrafinos (0,07 mm)

A região central de microranhuras de nossos bicos de fluxo dispensadores de cola de alta precisão é usinada usando um diâmetro de fio ultrafino de 0,07 mm.

Em comparação com fios de cobre padrão, esta abordagem implica:

• Maior complexidade de usinagem

• Uma zona de descarga elétrica menor

• Requisitos mais rigorosos para estabilidade do processo

• Tolerâncias mais restritas para controle de tensão do fio

Xincheng há muito se especializou em EDM de precisão com corte de fio de baixa velocidade; acumulamos ampla experiência em usinagem na criação de microranhuras, microfuros e fendas complexas e de formato irregular.

Principais vantagens do produto

• Controle dimensional em nível micron

• Consistência estável de micro-ranhuras

• Suporta geometrias complexas e irregulares

• Resistente à corrosão e ambientes adesivos

• Fornecimento estável para produção em massa

• Suporta desenvolvimento personalizado para peças não padronizadas

Indústrias Aplicáveis

• Equipamento de distribuição automatizado

• Equipamento de embalagem de semicondutores

• Equipamento de pulverização de precisão

• Equipamento microfluídico

• Equipamento de manuseio de fluidos médicos

• Equipamento de fabricação de baterias de íons de lítio

• Indústria de embalagens eletrônicas

• Equipamentos de automação de precisão

Capacidades de processamento em Xincheng

• Usinagem EDM de precisão com fio lento

• Corte preciso de fio à base de óleo

• Corte de fio microfino

• Usinagem de microfuros de precisão

• Usinagem de micro-ranhuras de precisão

• Usinagem de precisão de peças irregulares

• Usinagem de componentes de automação

• Personalização de peças de precisão fora do padrão

• Usinagem de estruturas complexas e de paredes finas

Por que tantos clientes fazem pedidos repetidos?

Para produtos como o bocal de fluxo dispensador de cola de alta precisão, o que realmente importa aos clientes vai muito além da mera estética.

Mais importante ainda, eles se concentram em:

• Estabilidade uma vez instalado no equipamento

• Consistência das taxas de fluxo de distribuição

• Resistência ao entupimento

• Uniformidade entre lotes produzidos em massa

• Se são necessários ajustes frequentes da máquina durante a operação

Muitas fábricas conseguem “produzir a peça”, mas poucas conseguem alcançar “estabilidade a longo prazo e consistência entre lotes”.

E é precisamente aqui que reside o verdadeiro desafio da usinagem micro-fina por EDM com fio lento.

Por que escolher Xincheng?

Localizada em Shajing, Shenzhen, Xincheng fica ao lado do centro de produção de Chang'an, Dongguan.

Nossa empresa é especializada em corte EDM de fio lento de alta precisão e usinagem de microestruturas complexas, atendendo aos setores de fabricação de equipamentos de automação, semicondutores, médicos, eletrônicos e equipamentos de alta tecnologia.

Nossas instalações estão equipadas com maquinário de precisão de última geração, incluindo Seibu MM35HP e Sodick AP250L, o que nos permite usinar de maneira confiável microranhuras complexas, microfuros, componentes de paredes finas e geometrias irregulares.

Oferecemos fabricação personalizada com base em desenhos do cliente, processamento de peças não padronizadas e uma cadeia de suprimentos estável para produção em massa.
