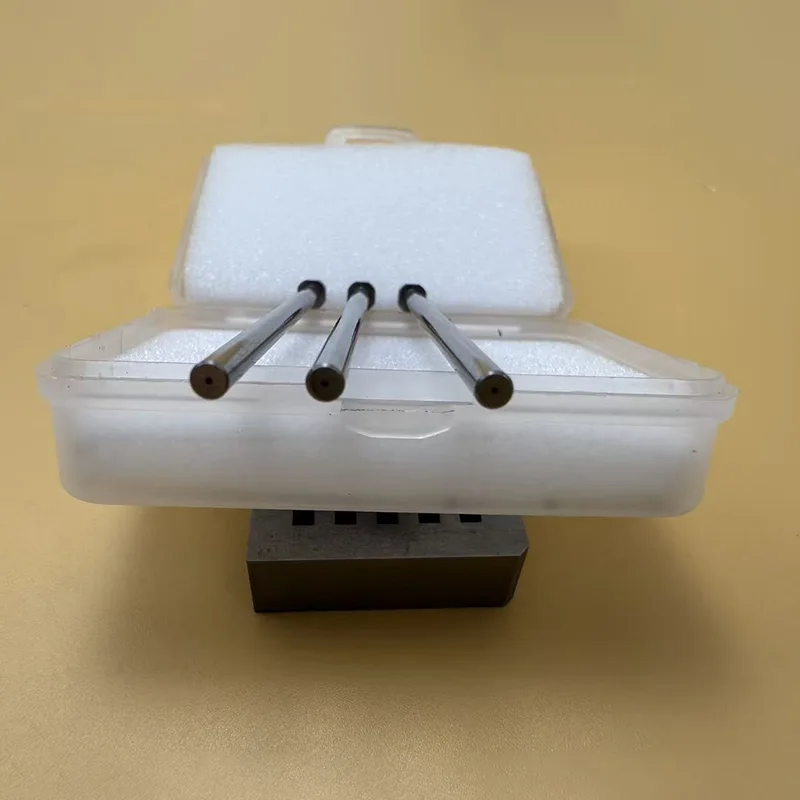

Peças do bocal guia de carboneto de tungstênio

As peças do bocal guia de carboneto de tungstênio, também conhecidas como bicos de fio de carboneto de tungstênio ou pinos guia de carboneto de tungstênio, são componentes de orientação de precisão feitos com as propriedades superiores do carboneto de tungstênio. Sua principal função é guiar o fio suavemente através do fio, evitando danos. Eles são componentes essenciais que garantem a precisão da produção em diversos setores, como enrolamento e trefilagem.

Material do produto

As peças do bocal guia de carboneto de tungstênio são feitas principalmente de carboneto de tungstênio de alta qualidade (aço de tungstênio). Alguns produtos são utilizados em combinação com estruturas auxiliares, como bases de aço. Diferentes tipos de aço de tungstênio são adequados para diferentes aplicações. Por exemplo, a classe YG6X combina boa resistência ao desgaste e tenacidade, tornando-a adequada para guiar fios de aço e fios de metais não ferrosos; A classe YG8 tem excelente desempenho geral e pode lidar com a maioria dos cenários convencionais de processamento de fios.

Desempenho do produto

As peças do bocal guia de carboneto de tungstênio geralmente atingem uma dureza de HRA90 ou superior, com uma resistência à flexão que chega a 2300 N/mm². Sua resistência ao desgaste excede em muito a do aço comum e sua vida útil é mais de 10 vezes maior que a de peças de aço semelhantes. Mantêm alta dureza mesmo a 550°C e possuem baixo coeficiente de expansão térmica, garantindo estabilidade estrutural em ambientes de produção com alternância de altas e baixas temperaturas. Após processamento especial, possuem certa resistência à corrosão e oxidação, tornando-os adequados para diversos ambientes industriais.

Projeto Estrutural

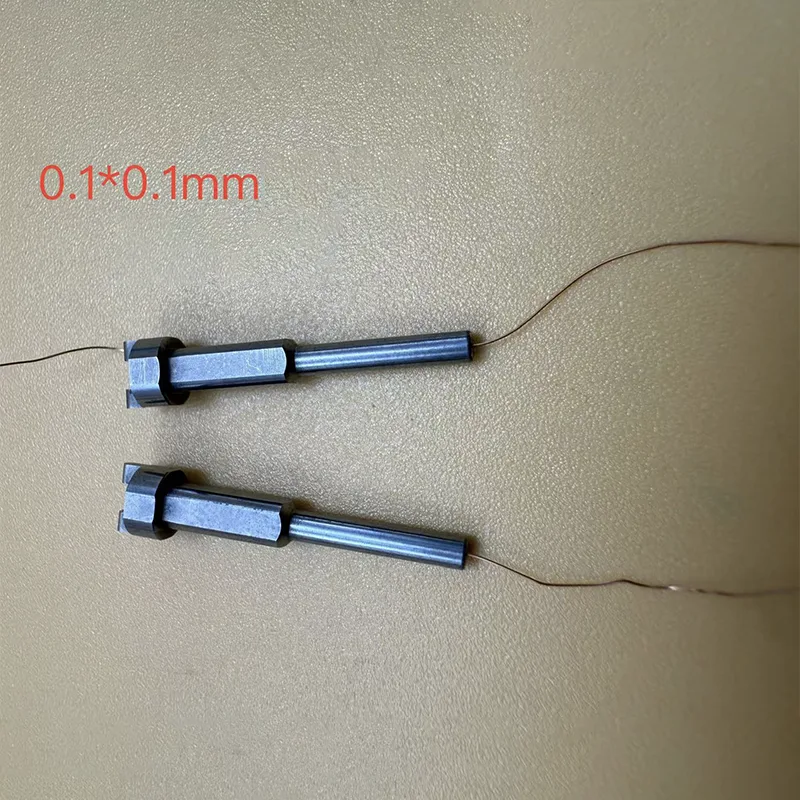

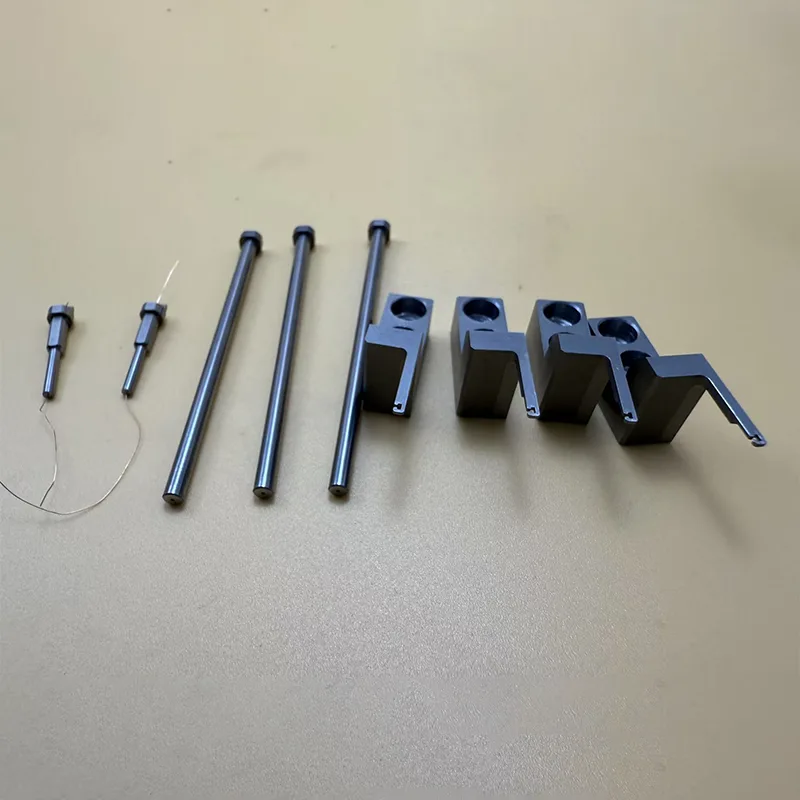

As peças do bocal guia de carboneto de tungstênio são projetadas principalmente com uma estrutura tubular, dividida em uma seção de fixação e uma seção de saída. A seção de fixação possui um diâmetro externo ligeiramente maior para garantir uma instalação estável, enquanto a seção de saída possui um diâmetro de furo projetado para corresponder às especificações do fio, com uma transição suave entre os dois. O furo interno e as portas de entrada/saída em ambas as extremidades são cientificamente projetados com arcos para garantir um ângulo razoável para a passagem do fio e evitar emperramento. Algumas estruturas personalizadas de furo duplo, furo múltiplo e outras estruturas especiais estão disponíveis para adaptação a processos complexos, como enrolamento de múltiplos fios.

Precisão de usinagem

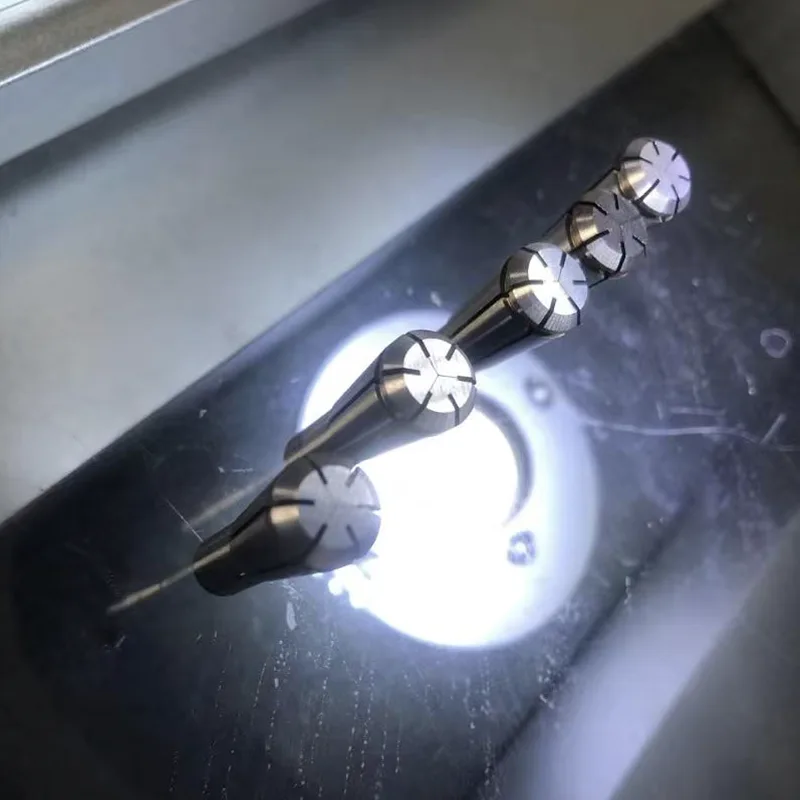

Através de múltiplos processos de retificação (grosso, médio, fino e ultrafino), a rugosidade da superfície do furo interno pode atingir Ra0,1, sendo ainda menor nas extremidades curvas (Ra0,025). Os limites de usinagem podem atingir um diâmetro de furo ≥0,15 mm, espessura de parede ≥0,10 mm e tolerâncias dimensionais controladas dentro de 0,01 mm. Antes de sair da fábrica, todas as peças passam por inspeção completa em microscópio eletrônico para garantir uma transição natural entre o furo interno e a curvatura, garantindo uma passagem suave do fio.

Cenários de aplicação

Fabricação de motores e motores: as peças do bocal guia de carboneto de tungstênio são componentes principais para enrolar bobinas de estator e rotor em motores enrolados em série, motores de ventilador e micromotores. Eles guiam o fio esmaltado com precisão durante o enrolamento, evitando arranhões na camada isolante e garantindo a condutividade e vida útil das bobinas do motor.

Indústria de Processamento de Fios: Na produção de fios, cabos e fios de aço inoxidável, são utilizados para guiar o fio durante os processos de trefilação e transporte. O furo interno liso reduz o desgaste da superfície, garantindo um diâmetro de fio uniforme e uma superfície lisa.

Outros campos de usinagem de precisão: Compatível com bobinadeiras automáticas CNC e outros equipamentos para vários processamentos de bobinas de precisão. Também pode ser aplicado a processos especiais, como enrolamento paralelo de bobinas multifilamentos. Alguns modelos customizados podem até atender às necessidades de orientação de fios com especificações diferentes de 1 a 500mm.

Serviços de personalização suportados

Especificações padrão: Uma variedade de modelos padrão estão disponíveis no mercado, com parâmetros completos como diâmetro do furo, comprimento e diâmetro externo. Por exemplo, alguns modelos têm diâmetros de furo a partir de 0,15 mm e as dimensões externas podem cobrir uma faixa de 1 a 500 mm.

Apoiamos serviços de personalização: Oferecemos suporte à personalização com base em desenhos ou amostras fornecidos pelo usuário, incluindo diâmetros de furos especiais, estruturas irregulares (como planas ou elípticas) e portas de entrada/saída de fios com curvaturas específicas. Alguns fabricantes têm quantidades mínimas de pedido baixas e também podem fornecer personalização em massa e serviços de entrega rápida. O fornecimento total pode atender às necessidades de compra de mais de 50.000 unidades por vez.
